[多圖] 試整九龍既3D地圖 要模擬潑水音樂節既情況 係唔簡單

利申: 非專業人士 想拋磚引玉.
嚴格黎講係試整唔算模擬.
暫時無數據 無公式 太多因素未能確定.
只係想reproduce個場景一次.
雖然最後失敗 但都想睇下
會唔會大家有D野諗漏/少左.

heightfield/terrain GTA玩就玩得多.
咁岩有呢個機會分享下可以點整.

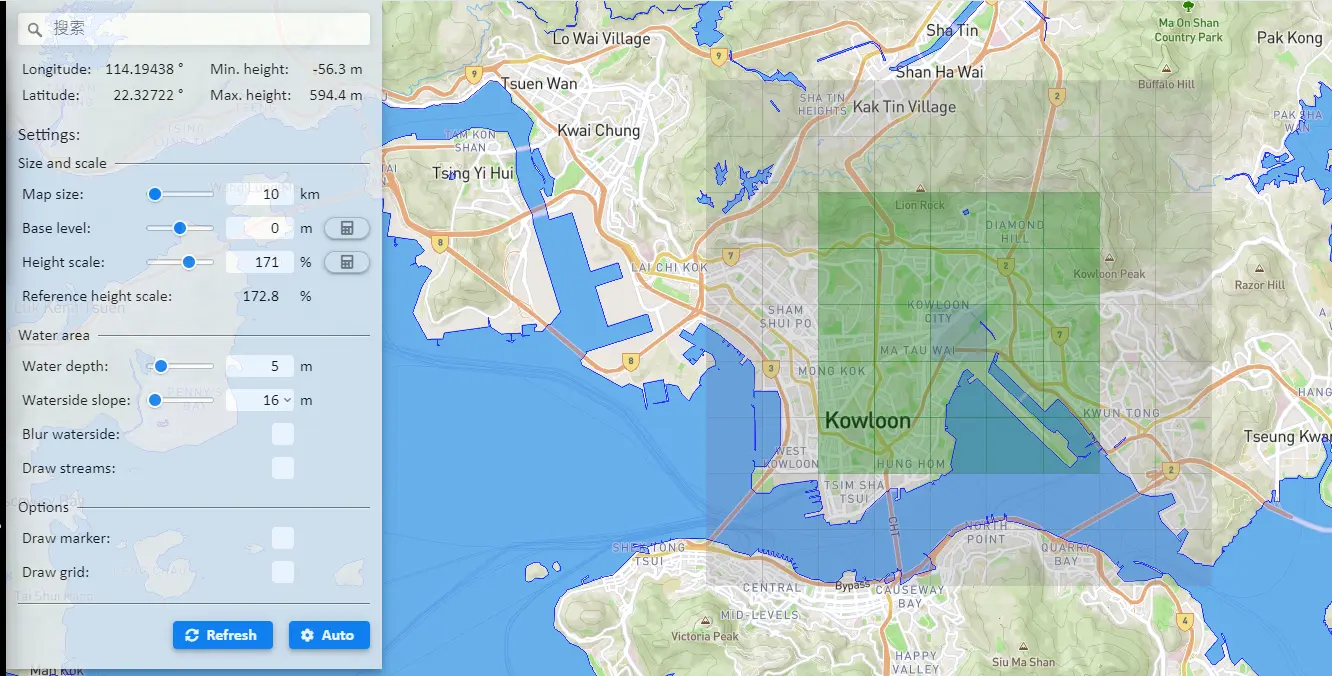

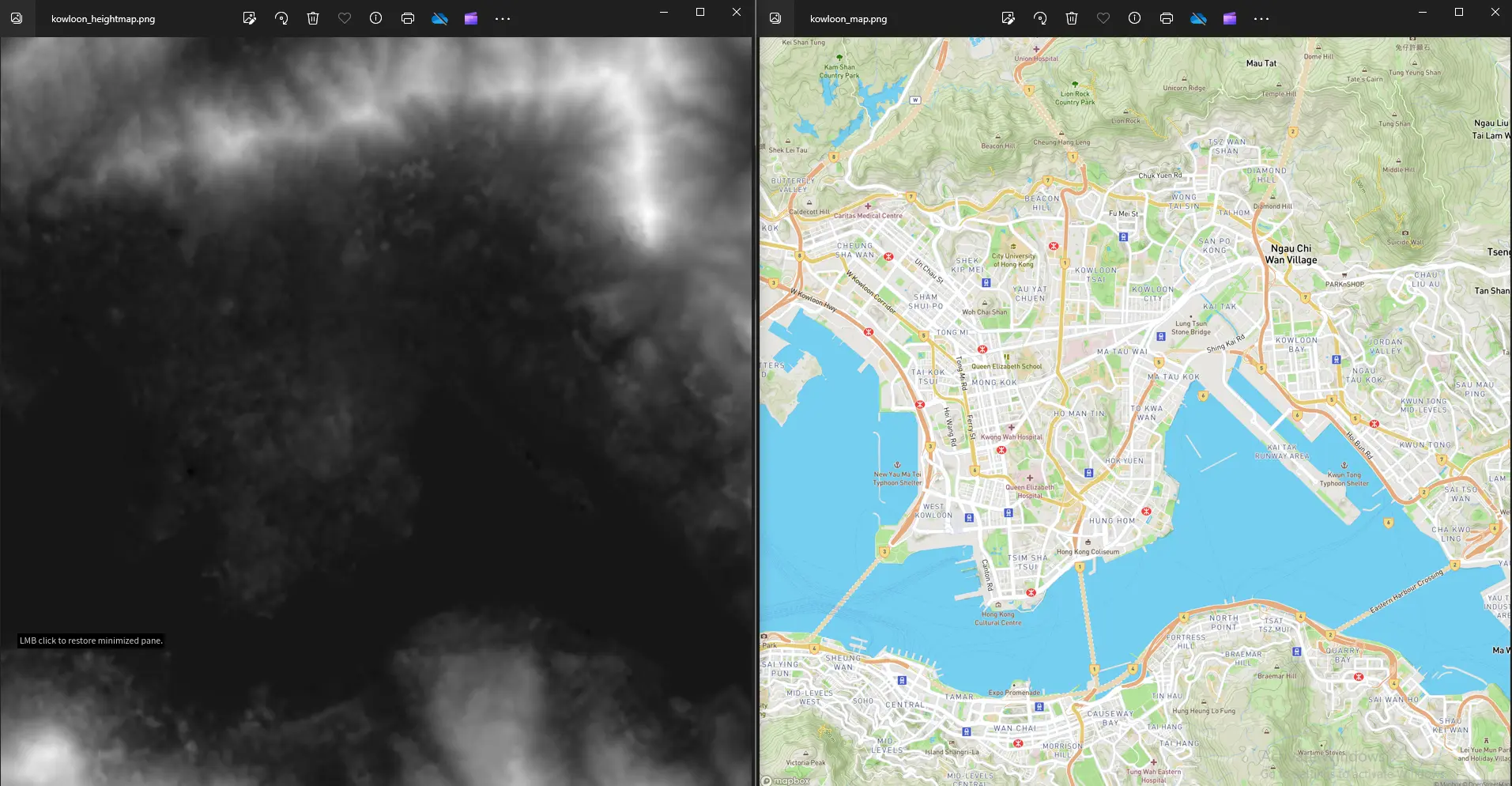

首先上網搵張heightmap. 用黎產生heightfield.

按下載:
其實個L位 唔睇heightmap都唔知咁明顯.

Map size: 10km, max height: 594.4m
都想確保 唔好差太遠.
介紹一個好東西:
mask by feature (feature可以係slope/height/peaks valleys/direction....)
mask係咩? 總知岩你要求既野就會著燈

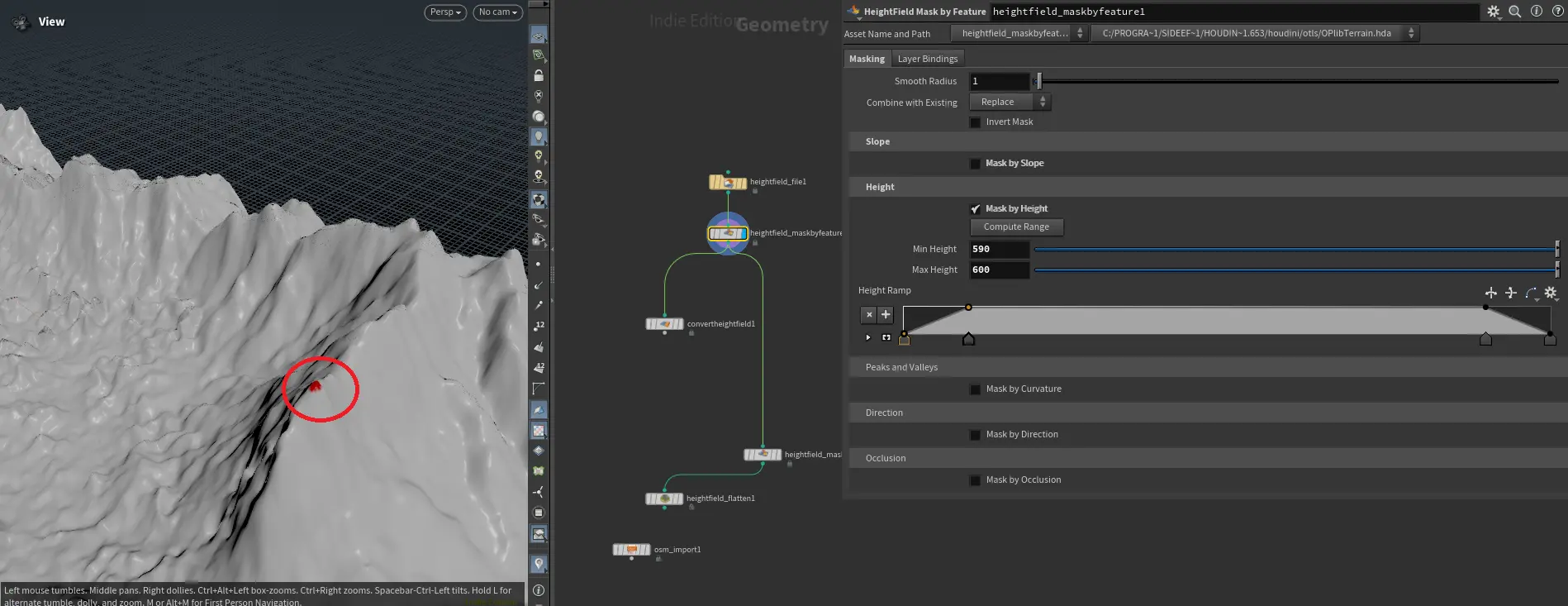

約594米既山頂就係最高 著燈. 睇下係咪岩數先.
主要拎黎對下個scale 起碼唔好差太多.



張heightmap平地太多noise好難搞.

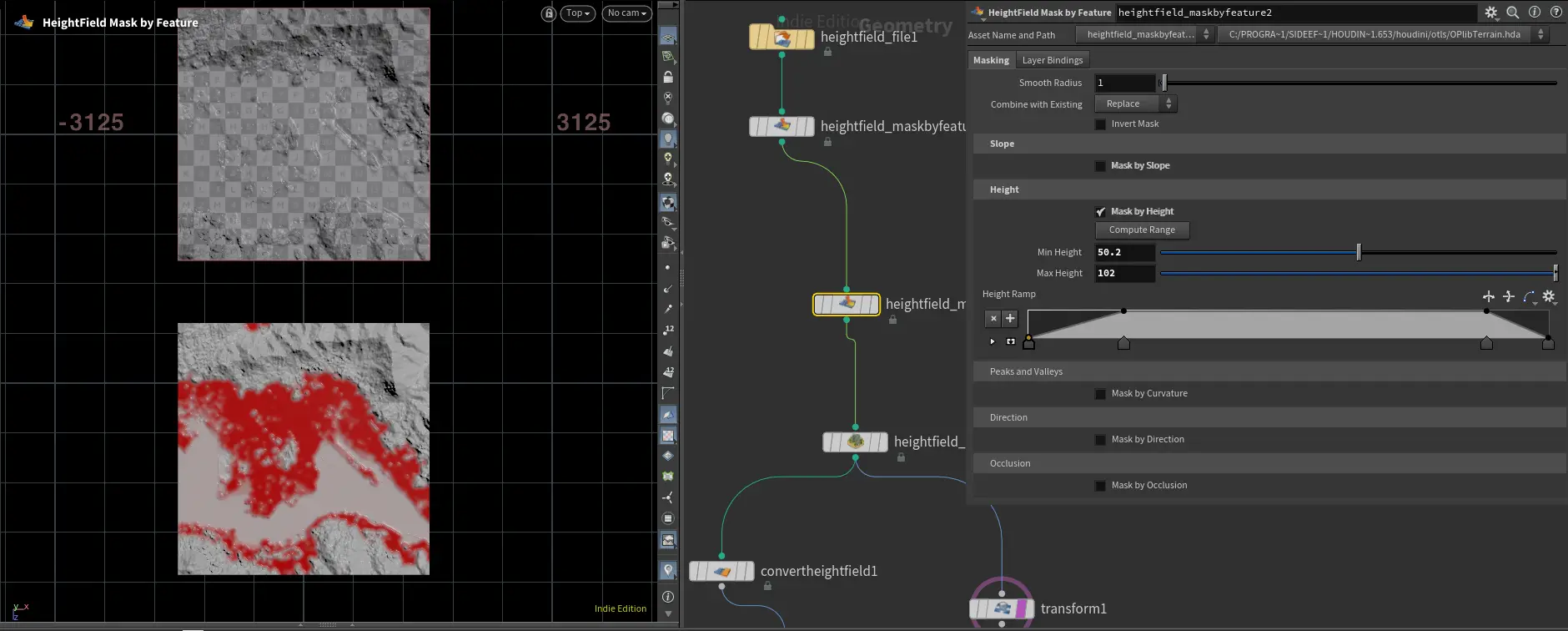

唯有手動mask by feature. 今次係mask by height
手動mask邊個位 係平地.

當然土地 有少少水土流失.
中學讀geography果D就真係著數啦.
你一定整得好過我 .

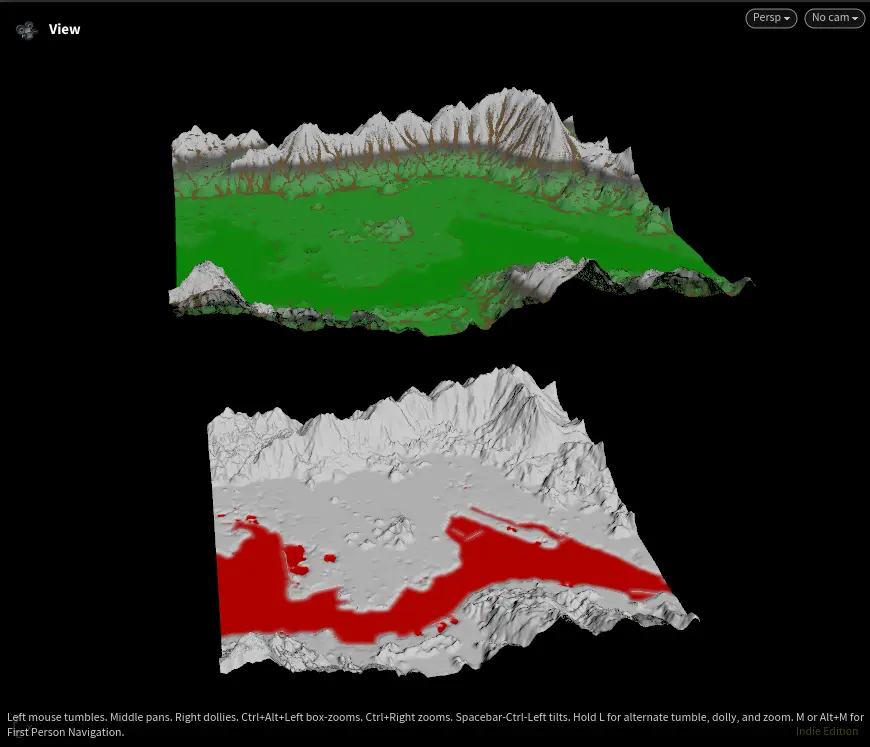

順便mask左<0 米係水.

terrain完, 到城市 跟著就係fail係呢個位.

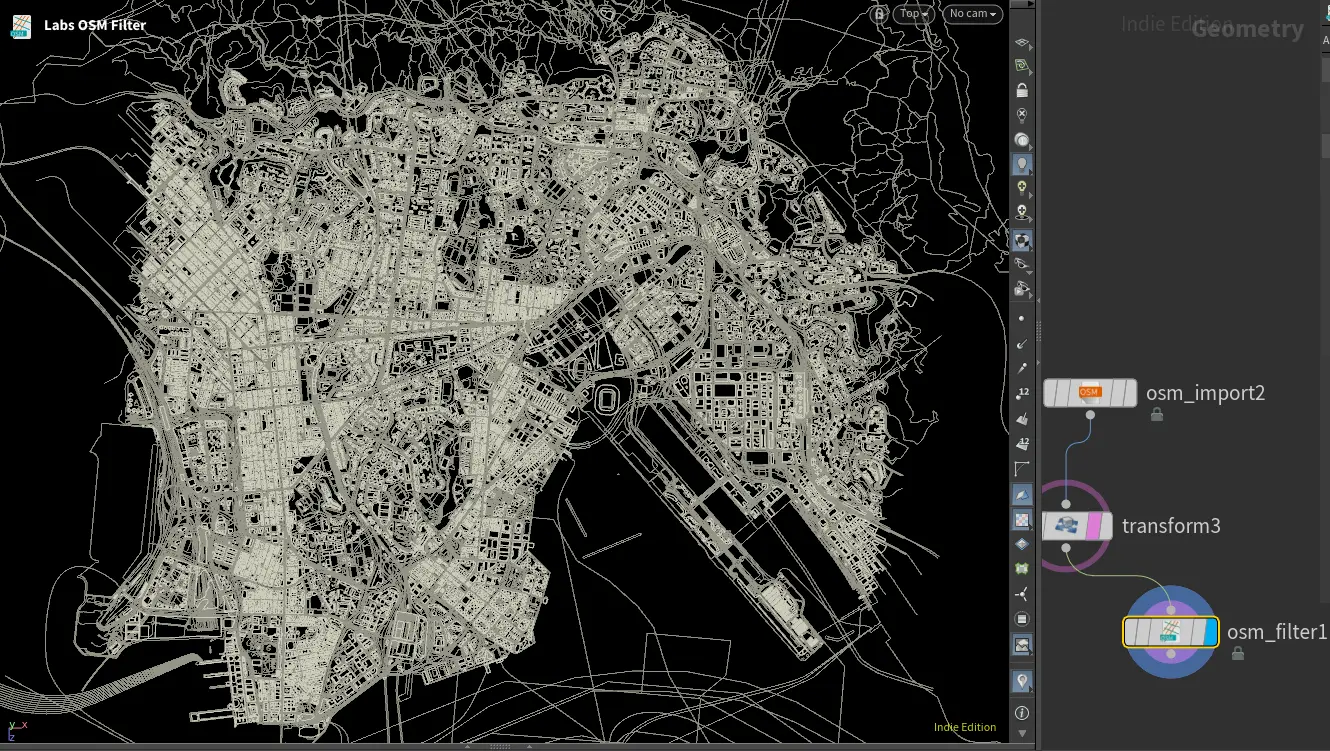

我用osm data.

我心入面好希望地. 每一個building有height既參數.

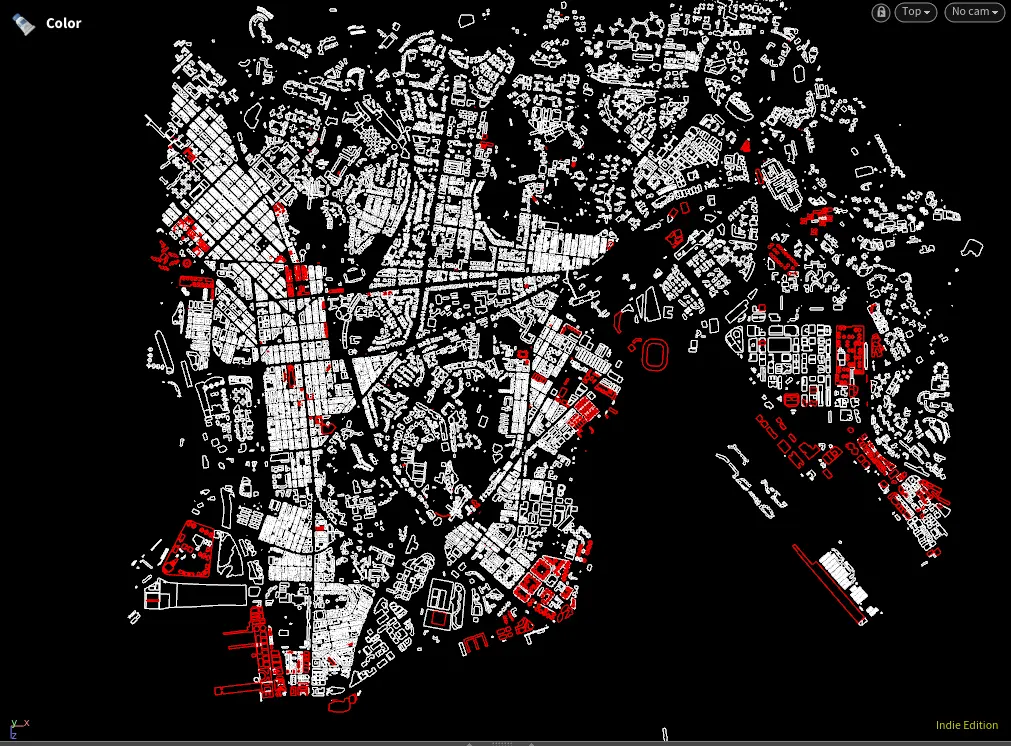

但可惜. 有每層樓既height data只有紅色著燈既位置.


之後我會行for loop跟據height 既data
產生簡單既立方體大廈. 整返D Noise Barrier.
但卡機了GG.

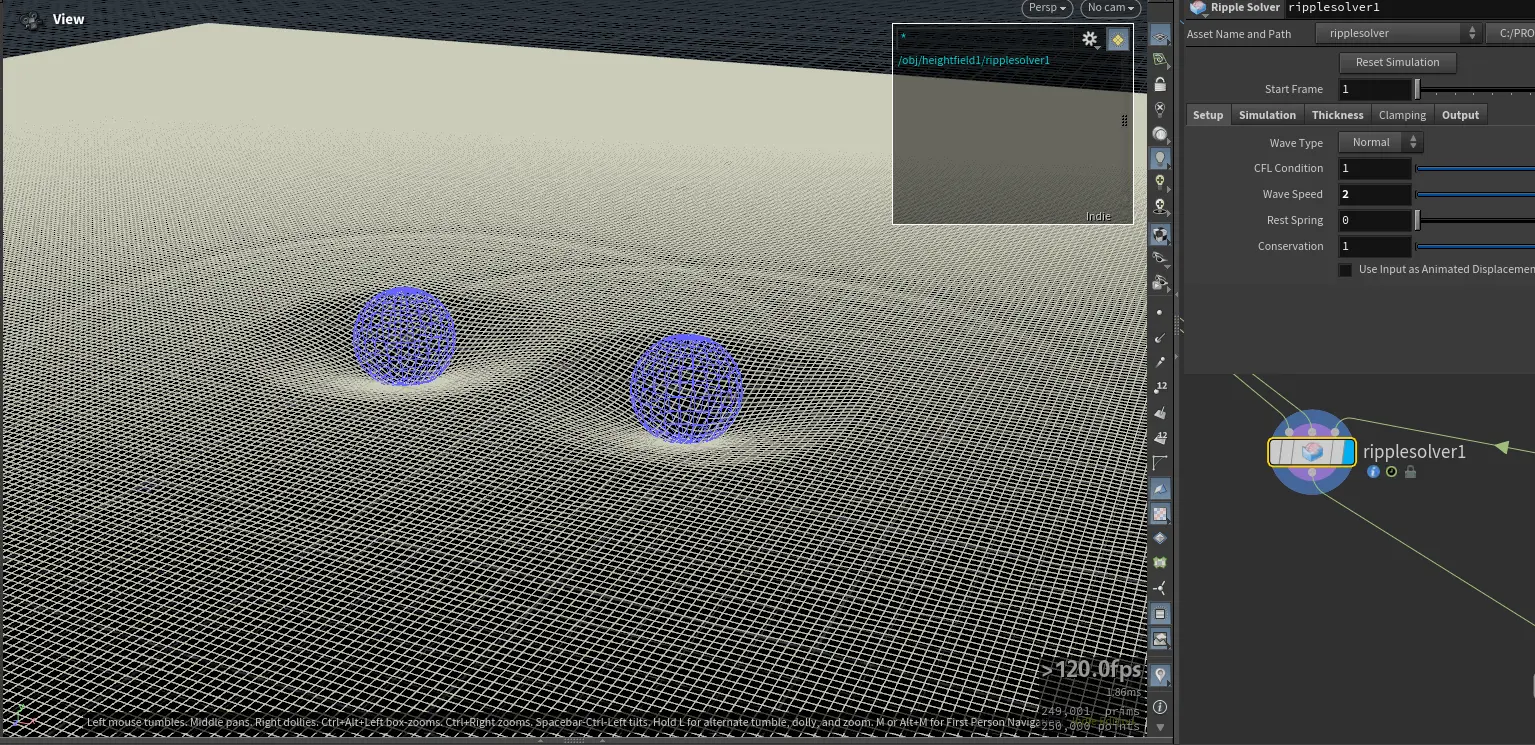

繞射, 反射, 折射, 干涉 差D比返晒老師.

follower幫推

癡撚線！洗唔洗咁勁啊？！

try this source?
https://3d.map.gov.hk/catalogue

未試過, 睇下先.

你唔需要用到，呢個3D要佢嘅細節同 texture。而且要用個API，否則下載係好慢。得九龍東半先有新版，其他都係舊嘅版本。
首先你個概念已經少咗部分，有數據冇高度係應該試下用層數乘返大約每層高度出嚟。你用全球嘅DEM一定唔夠準，香港地形更加需要準啲。
最簡單係唔需要每棟樓，只需要個DSM
https://opendata.esrichina.hk/datasets/aec73d5d4dbe4c599c93b5d3070b6e10/explore

流明學嘢

你見到九龍山脈咁粗個L位，其中一個因素可能只係因為過咗 cut-off，個 ramp 嘅上限太低。例如上限500，過咗500就會完全白色，咩分別都睇唔到。相反可能下限太低，令個色階嘅範圍唔夠顯示咁大個 range。例如如果我淨係想睇啲山係點樣，唔想理50m以下嘅嘢（因為包括好多大廈），下限就可以揀50，噉平地就可以黑晒，當然矮嘅山仔就睇會唔到。

唔該晒師兄.
我又了解多D了.
如果拎到個DSM就可以再化簡建築物個問題.

唔怪得唔岩啦.
原來過左cutoff.

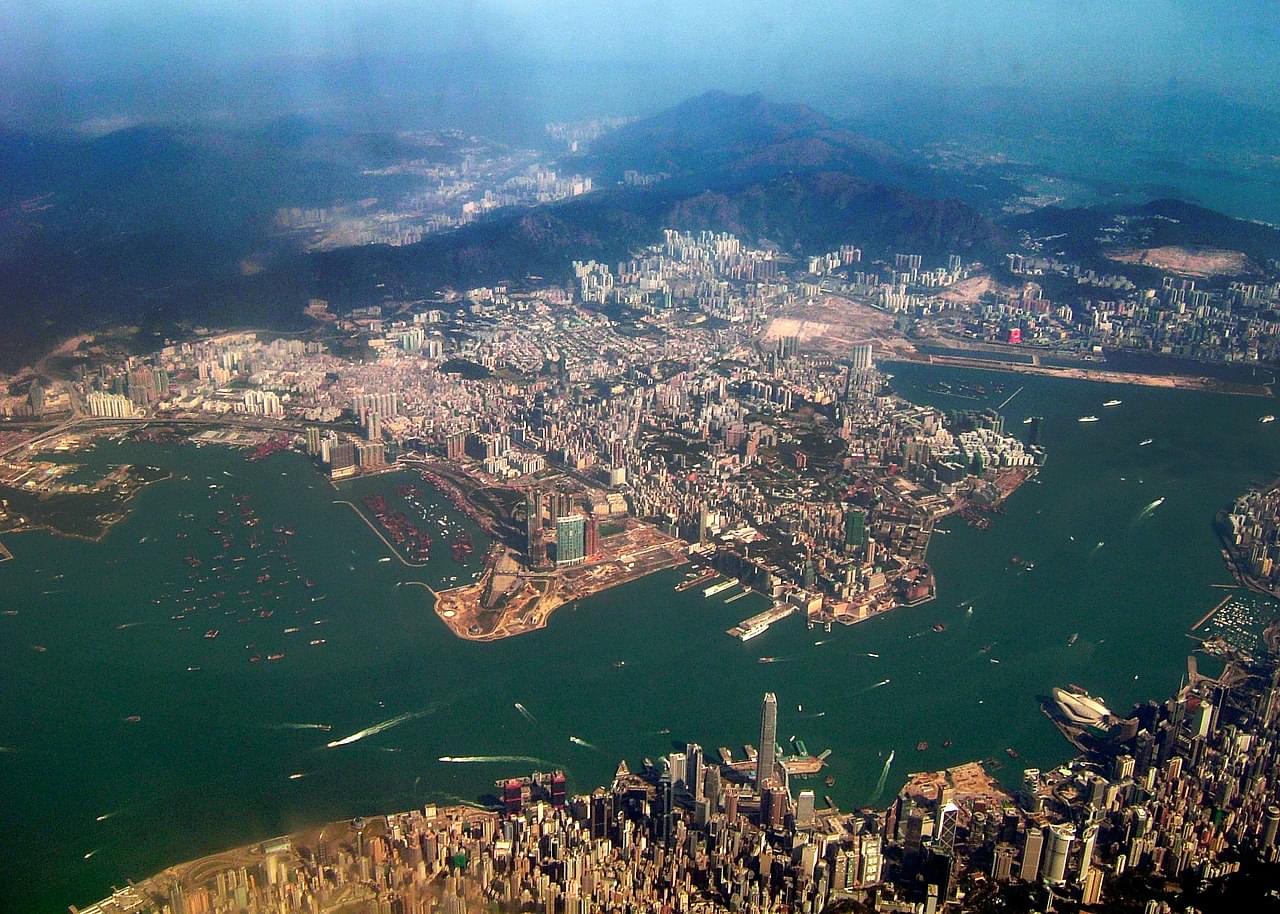

睇返張真地圖 唔岩數.

樓主癲，支持

未睇先推

推

記得睇埋聲音衰減
wavelength既資料
加油

S2O亞洲潑水音樂節 在本月8及9日在中環海濱舉行，環保署及警方在9日晚上各接獲近10宗噪音投訴，相距中環8.5公里、獅子山下的慈雲山慈正邨居民指因噪音滋擾而身體不適、玻璃窗震盪等。究竟音樂節重低音「音波功」，能否傳到這麼遠？

人稱「湯博士」的中大物理系高級講師湯兆昇表示，低頻音波容易傳得較遠，而高山的確可反射聲波，但與黃大仙區最近的獅子山距離中環太遠，「好難想像聲音喺高空折射，再喺獅子山反射返轉頭」，因此他懷疑噪音來自其他不明來歷的聲源。
source:hk01

環保署昨日（10日）回覆傳媒查詢時指出，在潑水節期間有安排巡查，6月8日晚有派員到中環大會堂一帶量度噪音，未發現超標情況；而6月9日亦有派員到尖沙咀海濱視察，並向主辦單位了解噪音監測情況，期間亦未發現有噪音滋擾。環保署表示正在跟進事件。

加油 驗證下

City skylines?

CLS lm

整好左介唔介意send個stl file出黎
想3d print個model出黎

留名跟進

其實就唔係好明你用 Blender 做咩。3D還3D，聲還聲。就算當有個 Blender plugin 可以好準，都唔會適合區域範圍，最多用嚟顯示個結果。

我冇試過：
https://plugins.qgis.org/plugins/opeNoise/ https://dges.carleton.ca/CUOSGwiki/index.php/Noise_Modelling_using_OpeNoise_in_QGIS
https://plugins.qgis.org/plugins/noise_prediction/
https://plugins.qgis.org/plugins/hrisk-noisemodelling-master/ https://noise-planet.org/noisemodelling.html

https://opendata.esrichina.hk/datasets/2163df5803044dc3a8f6b6054092fc71_0/explore https://opendata.esrichina.hk/datasets/a96f254a1ba5483585e940358f50e53b_38/explore

順帶一提睇報告見專業就用呢啲：
http://www.noisemap.ltd.uk/wpress/
https://softnoise.com/products/predictor-lima/
https://www.datakustik.com/products/cadnaa/cadnaa
https://www.soundplan.eu/en/

可以自己整 https://plugins.qgis.org/plugins/DEMto3D/
（佢名義叫 DEM，你畀 DSM 或者咩圖都係照出㗎啦）

Sorry 冇睇清楚係 Houdini？同其他人撈亂咗。但結論一樣，唔知大規模用咩結果。
