CN202376254
China
Other languages: English
Inventor: 王立军,尹志勇,赵辉,王正国
Current Assignee: CHONGQING POLICE COLLEGE
原發性腦幹損傷撞擊機
技術領域
本實用新型屬於一種用於制備原發性腦幹損傷模型的設備，尤其涉及一種原發性腦幹損傷撞擊機。
背景技術
腦幹是人類的生命中樞，具有的重要機能意義，其損傷往往意味著嚴重頭部創傷。原發性腦幹損傷(primary brain stem injury)是指受直接或間接暴力後腦幹即刻發生的損傷，其常見於交通事故傷、暴力打擊傷和墜落傷。嚴重頭部創傷人員中約53％出現了腦幹損傷，因腦幹損傷而致其存活時間低於48小時佔70％。原發性腦幹損傷在顱腦創傷中佔3％～5％，因其而死亡的比例卻高達71.1％。
目前，製作動物原發性腦幹損傷模型的方法主要有兩種：第一種為落體法，它雖然能在一定條件下制備動物腦幹損傷模型，但也存在不能準確反映作用於腦幹的外力大小及外力作用時間不恆定等缺陷；第二種為液壓衝擊法，這種方法雖然克服了落體法的缺陷，但實驗過程中需要對動物的顱骨進行預處理，比如需對打擊部位的顱骨進行鑽孔。並且，上述兩種方法產生的外力都相對較小，因而只能制備小型動物的腦幹損傷模型，而且利用上述兩種方法制備的動物腦幹損傷模型與法醫實踐中觀察到的腦幹損傷存在一定偏差，為此急需解決上述技術問題。
在解決上述技術問題的過程中，我們發現第三軍醫大學野戰外科研究所研制有一種生物撞擊機，這種生物撞擊機主要由機座、高速氣炮、二次錘和測速系統等構成，由於二次錘的打擊面為平面，因此它主要適用於制備比較大的組織器官(如肺、心臟和大腦)的損傷模型，因而我們想到在該生物撞擊機的基礎上進行適應性地改裝，以便適用於制備動物原發性腦幹損傷模型。
實用新型內容
本實用新型所要解決的技術問題在於提供一種能準確地制備中型動物原發性腦幹損傷的撞擊機。

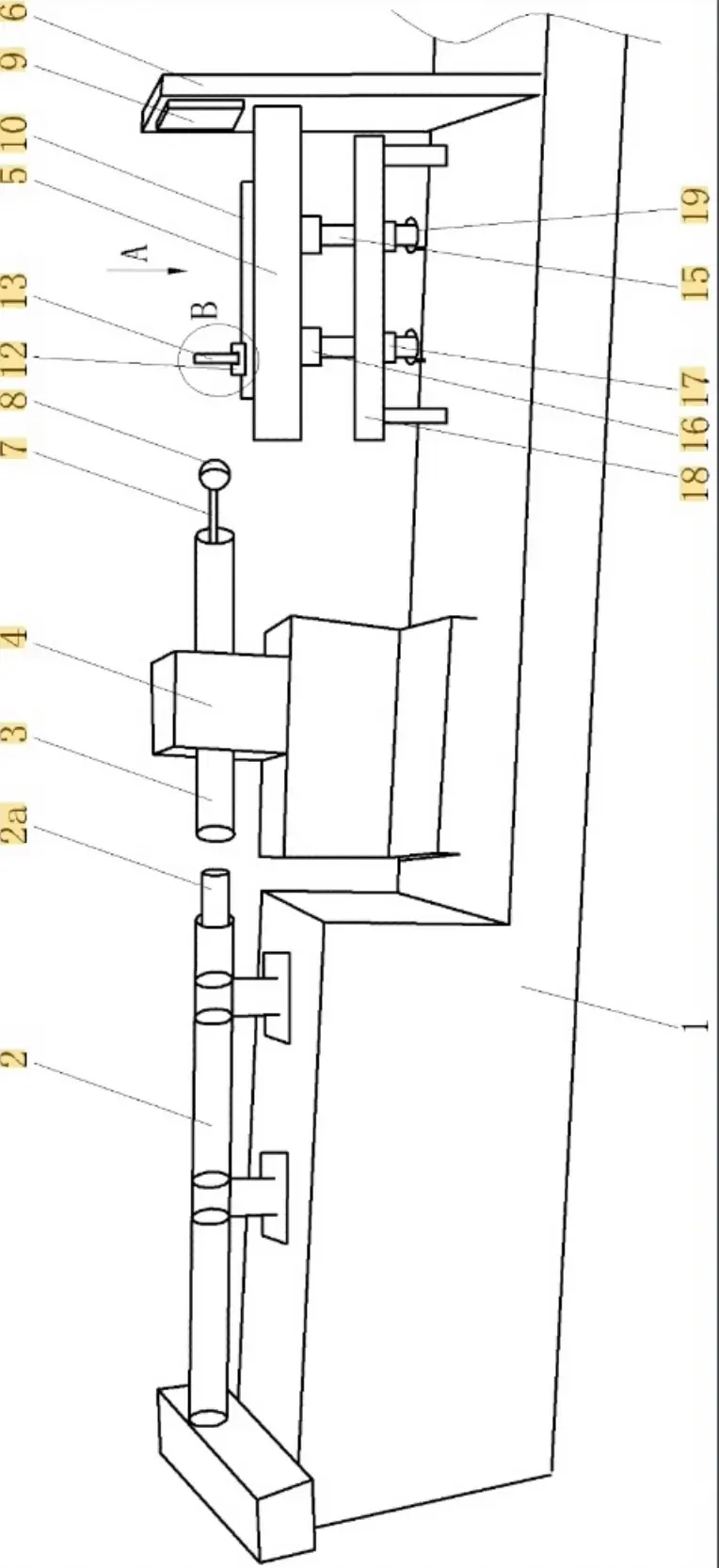

本實用新型的技術方案如下：一種原發性腦幹損傷撞擊機，在機座(1)上橫向設置高速氣炮(2)，高速氣炮(2)的右邊對應橫向設有長桿狀的二次錘(3)，該二次錘穿設在固定座(4)的安裝孔中，且固定座(4)支撐在所述機座(1)上；在所述二次錘(3)的右邊水平設置動物固定平台(5)，該動物固定平台右邊的機座(1)上竪直設有擋板(6)，其特徵在於：在所述二次錘(3)的右端面設有連接桿(7)，該連接桿沿二次錘(3)的長度方向設置，且連接桿(7)的右端設有打擊球(8)，所述擋板(6)靠近動物固定平台(5)一側的板面上設有緩衝墊(9)。
本實用新型在傳統生物撞擊機的結構基礎上，在所述二次錘(3)的右端面設有連接桿(7)，該連接桿沿二次錘(3)的長度方向設置，且連接桿(7)的右端設有打擊球(8)，所述擋板(6)靠近動物固定平台(5)一側的板面上設有緩衝墊(9)。採用本撞擊機打擊動物的腦幹時，先將動物固定在動物固定平台(5)上，且動物的腦幹對準打擊球(8)，然後控制高速氣炮(2)的伸出桿撞擊二次錘(3)，進而使二次錘(3)快速右移，二次錘(3)右端部的打擊球(8)打擊動物的腦幹。在上述結構中，打擊球(8)的打擊面很小，基本以點接觸的方式打擊動物的腦幹，這樣就較好地能避免打擊到動物的其它腦組織，進而得到準確的動物原發性腦幹損傷模型。並且，由於腦幹損傷是一種加速性的損傷，而二次錘打擊家兔後會使家兔作加速性運動，這樣就可能使家兔撞擊到擋板後造成減速性損傷，最後造成家兔的混合型損傷，不符合本實驗的要求，因此在擋板上設置緩衝墊就能有效吸收家兔運動的動能，避免造成混合型損傷，滿足實驗要求。由於高速氣炮(2)的打擊力很大，因此本裝置適用於製作中型動物的原發性腦幹損傷模型，且高速氣炮(2)的打擊力及作用時間可控，這樣又較好地克服了傳統兩種方法的缺陷。採用以上技術方案，本實用新型能較準確地制備中型動物的原發性腦幹損傷模型，並較好地克服傳統兩種方法製作動物原發性腦幹損傷模型的缺陷，結構簡單，製作方便，適於推廣運用。
在所述動物固定平台(5)的上板面設並排置前、後導軌(10、11)，該前、後導軌分別卡入支撐座(12)下部的卡槽中；在所述支撐座(12)的上部縱向開有導向槽(12a)，前、後定位塊(13、14)的下端部卡入該導向槽(12a)內。
採用以上結構，本實用新型一方面可通過調整前、後定位塊的間距來對實驗動物的腦幹進行固定，進而使打擊頭準確地打擊實驗動物的腦幹，另一方面又通過調節兩塊擋板的左右位置來微調打擊頭的打擊深度，從而產生不同的打擊力量，從而制備不同損傷程度的原發性腦幹損傷動物模型。
